1.1概述

长胜开关制造有限公司引进国外先进技术生产制造的SF6气体绝缘断路器、负荷开关、组合电器环网柜,适用于12kV、24KV的电力系统中,主要用于配电网络中的环网供电、双电源备自投、故障区域的自动隔离及线路分段保护等。在环网柜中只需配备配电自动化终端设备(FTU/RTU)与通讯装置,既可与配电自动化系统的控制中心进行通讯,而且可进行线路的电压、电流等多种电量的测量及监控各开关的工作状态。

1.2适用标准

环网柜是按以下标准严格生产的:

☆IEC标准:622271、60684、60298、60420、60265、60129、60056、60529及ICE56;

☆中国国家标准: GB11022、GB3804、GB16926、GB1984、 GB16927、GB50062;

☆电缆接头符合标准: IEEE 386、GB 12706.4、IEC 60502-4;

  ☆质量认证: ISO9001。

1.3主要技术参数

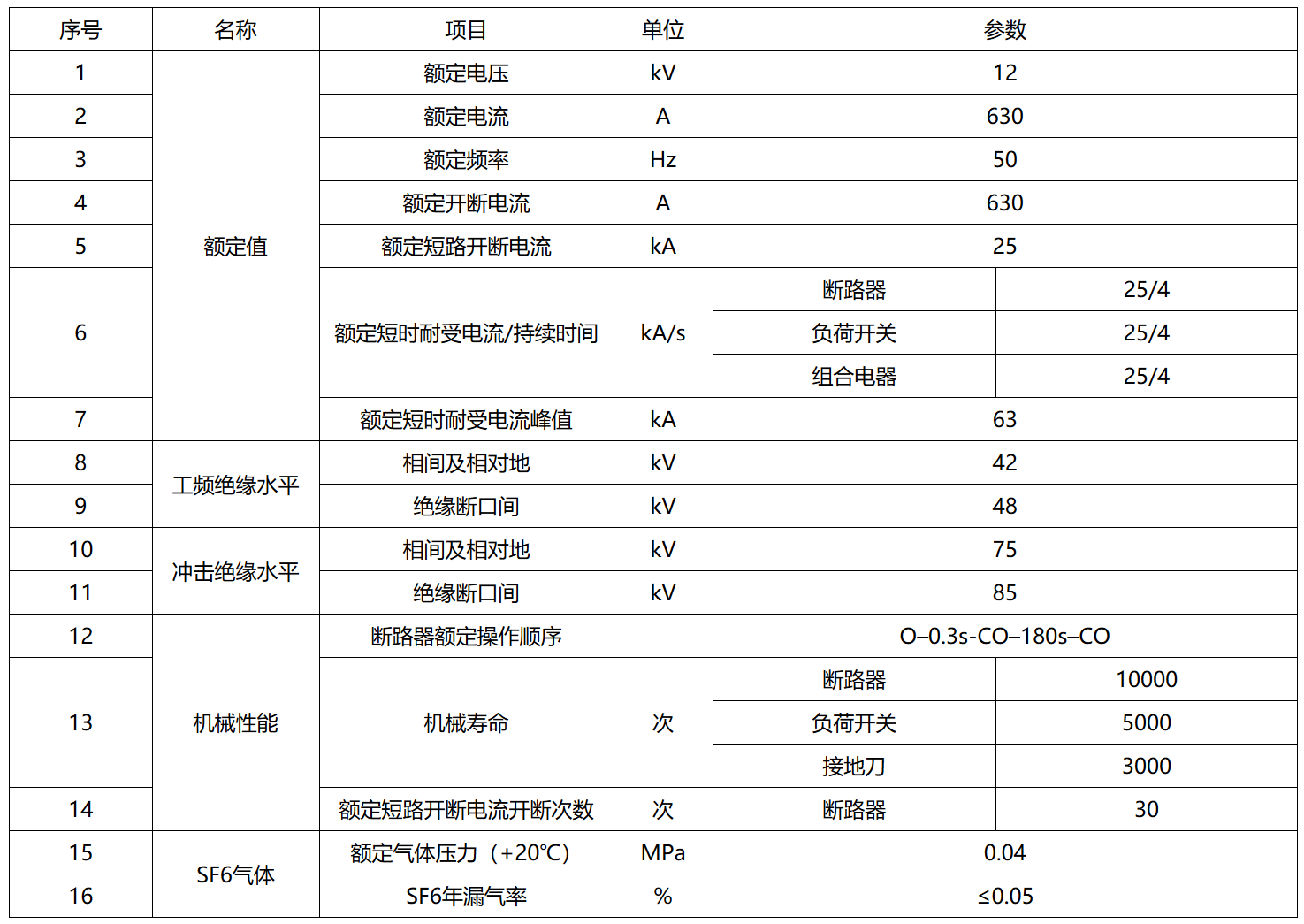

1.4使用环境

a. 环境湿度:-40℃~+70℃;

b. 相对湿度:0%~100%;

c.污秽等级:Ⅳ级;

d. 地震烈度不大于8度;

e. 海拔高度:≤2000m;

f.  无易燃、易爆炸危险化学腐蚀及剧烈振动的场所。

注:如果用户有其它要求或使用条件与以上不同时,可与我公司联系。

1.5 保质期

    产品的质量保证期为十年。




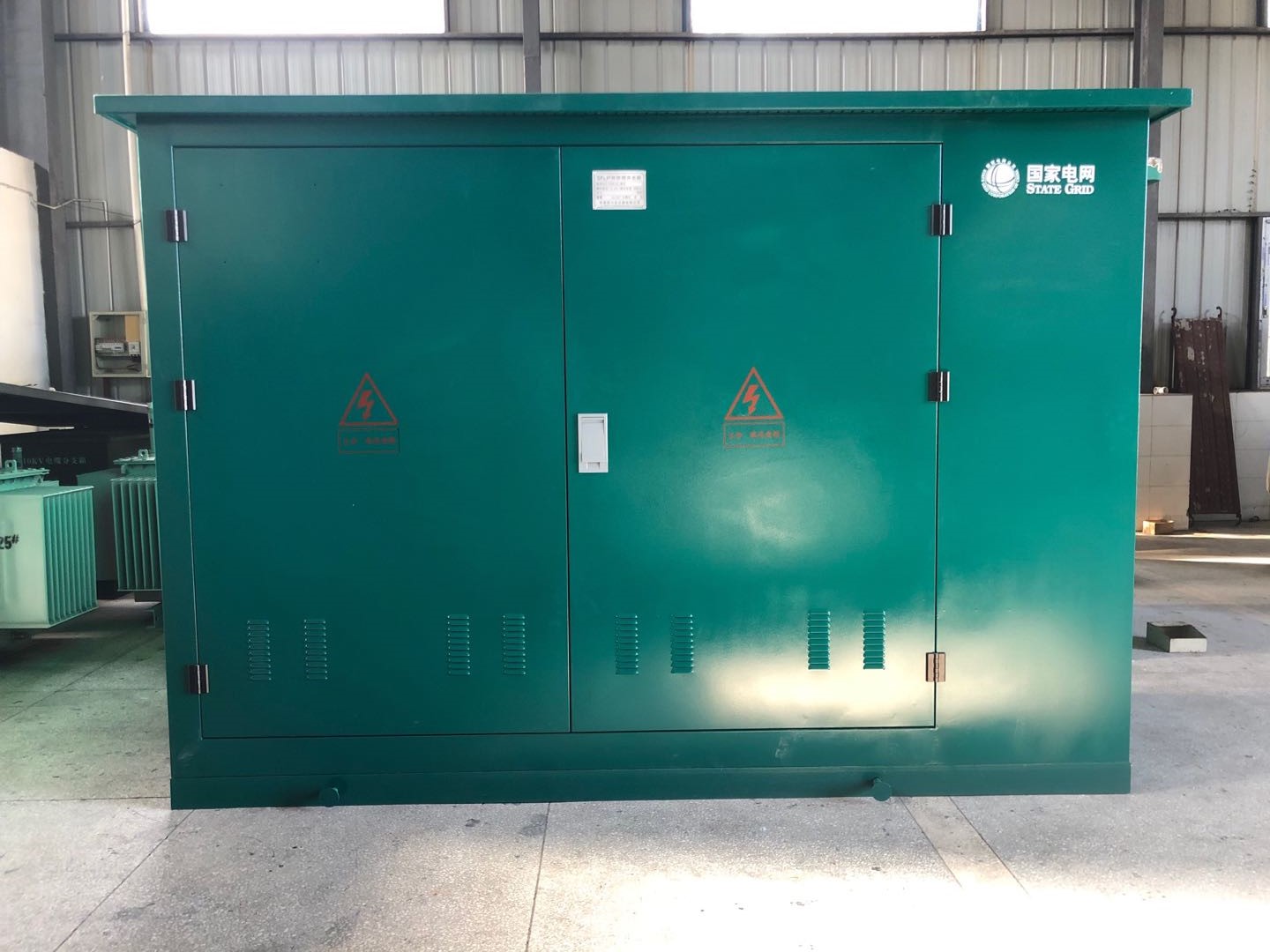

2、产品结构

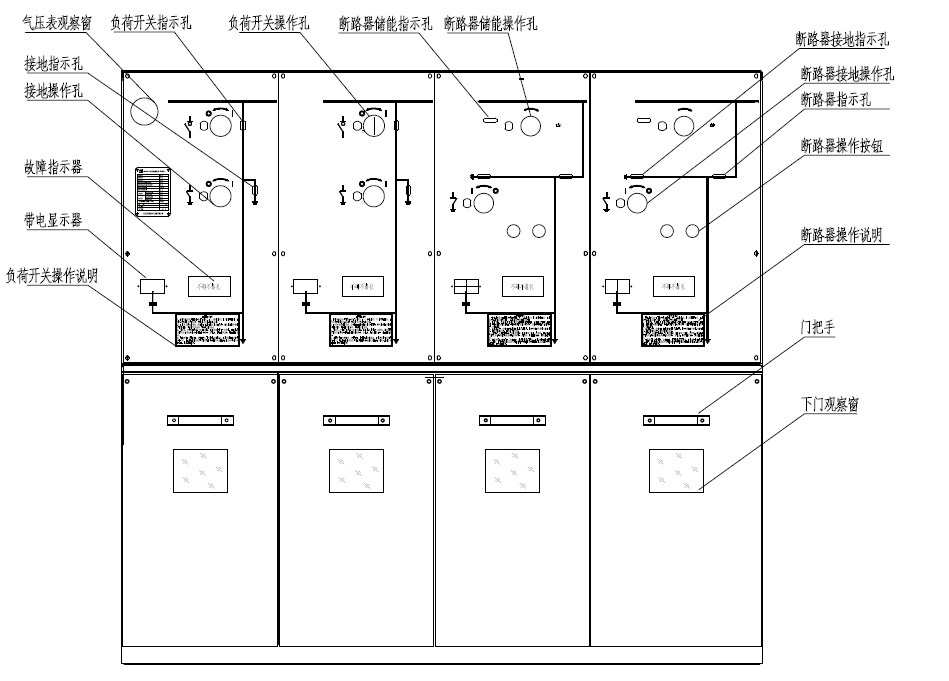

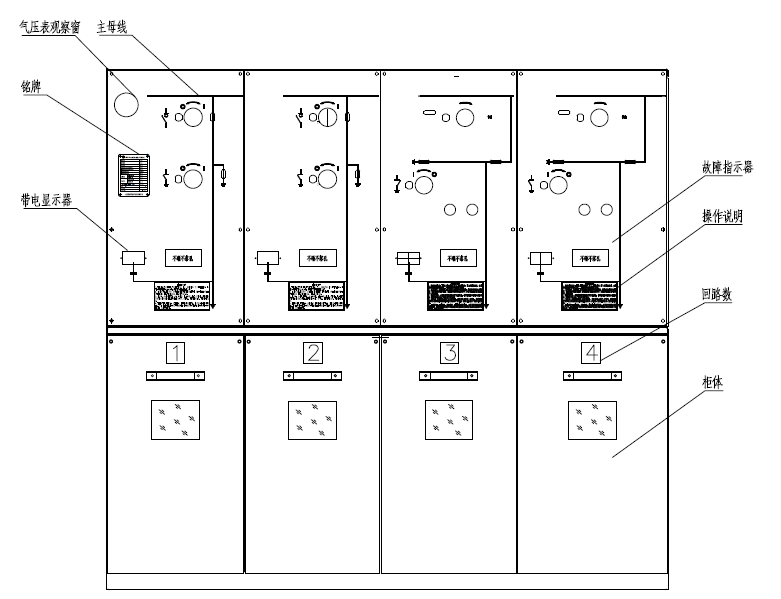

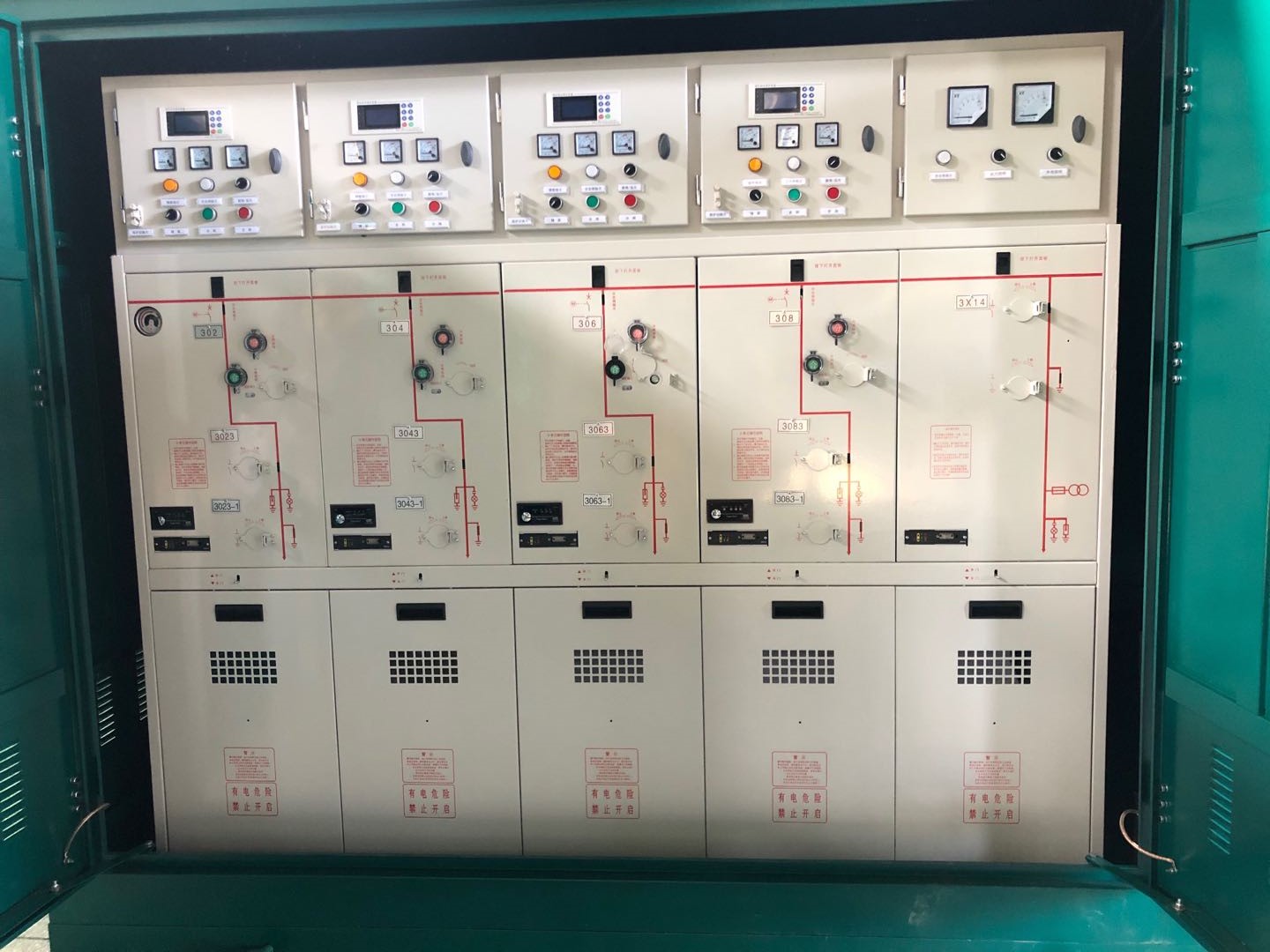

断路器、负荷开关及组合电器环网柜的灭弧室、主触头、主母线以及其它的部件完全密封在充有SF6气体的密封箱体内;环网柜各部位的名称、功能参见下图(应方案的不同,仅供参考)。



3、安装前的准备

3.1环网柜的就位

3.1.1环网柜应安装在户外混凝土地基上。底座是敞开的,便于高压电缆进出,其高度距地面应在200~400mm。环网柜开门方向的正前方必须保证有2m以上的操作空间。如安装地点有可能出现内涝、水灾等时,则应考虑地基抵御洪水冲袭的能力。

    注:由于户外环网柜的外形尺寸繁多,其外形安装尺寸、安装所用的地基图、电气原理图等,本安装使用说明书未能列出,若需要此类资料与文件者,请与长沙方远电气设备制造有限公司联系。

环网柜的基础应足够牢固以支撑开关重量。基础中应预埋电缆固定架固定电缆。开关备有吊装部件,请参考环网柜吊装示意图。






3.1.2环网柜的吊装、落位,最好采用起重机,建议使用横梁吊装(如左下图),如无横梁,请在钢丝绳和环网柜两侧面之间垫一软纸板,以防止刮损箱体(如右下图)。




3.1.3要安装的环网柜必须就位,电缆已放置(敷设)好,并且必须是断电的。

3.2安装前的检查

3.2.1在打开包装箱后,检查包装是否完好无损,拆箱后应检查柜体有无被碰撞,元器件有无损坏或裂痕,货物有无损伤、断裂、变形等等,如有问题应及时与制造商取得联系。

3.2.2应对照《装箱清单》查看环网柜箱体、部件及附件、工具等是否齐全,与订货情况是否有出入,在确认无误后再按本说明书进行安装。

3.2.3机构操动是否正常,断路器与接地开关的连锁机构动作是否正常、有效。

3.3安装前的注意事项

环网柜在安装前,必须先看本安装使用说明书,在未完全了解本环网柜各部分的功能及所有部件的特性及环网柜安装要点之前,不要进行安装。



4、安装

在进行安装之前,应先按国内安装普通环网柜的方法进行准备,确认一切准备就绪后,才能进行安装。

本说明书尽可能考虑了环网柜在安装和使用过程中可能遇到的问题,但需要指出的是:本说明书不能替代一般电气设备的操作规程,也不可能满足特殊情况下的安装、操作。安装环网柜中的电缆接头应当由熟悉安全和高压电气设备操作规程的人员进行。

4.1电缆连接

     连接电缆前,确保接地开关是闭合的;

     供电电缆的接地线与SF6环网柜的接地母线可靠连接;

     电缆接线端(套管)分为欧式与美式;

     电缆插头的相关制作与安装规范请参照有关的《使用手册》且操作必须为专业人员或受训人员;

     电缆安装完毕后将电缆固定到壳体的电缆固定支架。

4.2环网柜及电缆头接地

环网柜就位后,应将其外壳安全接地(不少于两处),为保证接地良好,接地柱的上表面必须打磨至露出新金属层。箱体必须根据使用地区的要求可靠接地。接至环网柜的主接地线截面应不小于25mm2,接至电缆终端头的接地线截面不小于2.5mm2。



注意:电缆终端头接地线建议使用多股铜绞线,主接地必须采用多股铜绞线!



5、检查验收与试验

5.1检查验收

环网柜及其附件在安装完毕后,应严格按照下列步骤进行检查:

⑴ 所有电缆头及部件应进行严格认真的检查,确保各部位连接完好到位,无松动脱开。

⑵ 所有电缆头在安装完毕后,连接所有的接地点,并直接接地,且接地牢固,接地电阻小于4Ω。

⑶ 查看各电缆头及部件分开后有无污秽点以及不洁净的地方,如有,应清洁干净。

⑷ 电缆分接头的预留,必须用绝缘保护帽封住。不允许采用任何临时措施,以防止事故的发生。

5.2试验

5.2.1绝缘试验

设备投运前,先进行现场耐压试验。

开关断开时,进行断口间耐压试验;

回路闭合时,进行相对地耐压试验。

    试验时所有接线套管应当用绝缘保护帽密封。

  试验应按照国家标准进行,按一般性、预防性的试验电压(按规定电压的80%,即33.6kV)进行即可。

5.2.2回路电阻的测量

每台环网柜在现场均要进行回路电阻的测量,电阻值要小于400μΩ。





6、继电器的调节

参见继电器操作说明。



7、运行及操作

7.1一般检查

7.1.1开关操作检查

操作前应了解电缆线路的运行状况,应该知道所有电缆接头的用途及功能。

送电前,应当用操作手柄操作各路开关数次,操作应正常,无卡位。在检查时,如发现有异常或有疑议,应及时与制造商取得联系。



注意:未投运的预留回路必须将主开关处于“断开”位置!



7.1.2气压表的检查

    每台环网柜均设有一块SF6气体压力表,负荷开关与断路器组合环网柜的额定压力为0.04MPa(+20℃)。在每次操作前应观察气压是否正常。当气体压力表指示在绿色区域时为正常状态,压力表指示在红色区域时为低气压状态,应禁止所有操作并及时通知我公司处理。压力温度曲线见下图。



 警告:当SF6压力不正常时,严禁操作负荷开关,否则有可能导致开关损坏及人员伤亡


7.2操作说明与状态指示

7.3断路器单元操作

7.3.1闭合断路器

初始状态:

     断路器分闸,断路器指示为白色

     接地开关分闸,接地开关指示为白色”

将操作手柄插入断路器储能孔,顺时针连续转动手柄,储能指示孔变为黑色后,按合闸按钮,断路器分合状态指示为黑色,同时将接地开关闭锁(有接地开关)。

7.3.2断开断路器

初始状态:

     断路器合闸,断路器指示为黑色

     接地开关分闸,接地开关指示白色

按分闸按钮,断路器分合状态指示为白色,同时将接地开关解锁(有接地开关)。

7.3.3闭合接地开关

初始状态:

     断路器分闸,断路器指示为白色

     接地开关分闸,接地开关指示为白色

将操作手柄插入断路器单元接地合分操作孔,逆时针连续转动手柄约60度至极限位置,接地状态指示为黑色。

7.3.4断开接地开关

     初始状态:

     断路器分闸,断路器指示为白色

     接地开关合闸,接地开关指示为黑色

将操作手柄插入断路器单元接地合分操作孔,顺时针连续转动手柄约60度至极限位置,接地状态指示为白色。

(注:只有闭合接地开关,电缆室柜门才能打开)

7.4负荷开关单元操作

7.4.1闭合负荷开关

1.确认接地开关处在分闸状态(指示为白色),闭锁片拨至左侧

2.将操作杆插入负荷开关操作孔

3.顺时针旋转操作杆,听到“咚”一声

4.察看负荷开关状态指示为黑色

7.4.2 断开负荷开关

1.确认负荷开关处在合闸状态(指示为黑色),闭锁片拨至左侧

2.将操作杆插入负荷开关操作孔

3.逆时针旋转操作杆,听到“咚”一声

4.察看负荷开关状态指示为白色

7.4.3闭合接地开关

1.确认负荷开关处在分闸状态(指示为白色),闭锁片拨至左侧

2.确认本负荷开关出线处于无电状态

3.将操作杆插入接地开关操作孔

4.顺时针旋转操作杆,听到咚一声

5.察看接地开关状态指示为黑色

7.4.4断开接地开关

1.确认接地开关处在合闸状态(指示为黑色)

2.将操作杆插入接地开关操作孔

3.逆时针旋转操作杆,听到咚一声

4.察看接地开关状态指示为白色

 (注:只有闭合接地开关,电缆室柜门才能打开)



8、进线备自投装置说明

    随着社会的发展人们对供电可靠性要求也越来越高。很多场合用两路电源来保证供电的可靠性,并防止双电源进线并网事故的发生。我公司生产的双电源进线备自投开关设备主要由机械加电气连锁组成,应用于交流50HZ、额定电压12KV、额定电流至1250A的双路电源供电系统中,当一路电源发生停电或欠压时自动切换到另一路正常电源供电,可靠保证供电的连续性。该设备具有短路、三段式过流、单相接地、欠压、重合闸以及PT断线等多种保护功能,有效避免了负载故障时不必要的再次供电冲击。在常用电源发生故障时,切换装置可以完成与备用电源的自动切换以保证可靠性和安全性。特别适用于不允许断电的重要场所。

具有占地少,投资小,调试维护方便等特点,是实现供电自动化的理想开关设备。

8.1 机械连锁

通过对两面进线开关柜的断路器操作机构相互互锁,我司设计的互锁插杆既为保证这两个操作机构互相互锁。当一路断路器处于闭合状态时,由于互锁插杆处于另一路断路器操作机构转轴处抵死,此时另一路断路器无法合闸,只有先断开一路断路器,拉动互锁插杆完全退出另一路断路器操作机构转轴处,退出的同时又插入一路断路器操作机构转轴处,此时互锁插杆又将一路断路器锁住使其无法合闸,合闭另一路断路器后互锁插杆也同时无法动作。同时在合闸按钮处也进行同样原理的机械连锁,使其无法手动误操作。

8.2 电气连锁

    通过采用综合保护装置实现电气备自投功能,备自投动作过程为,两路进线开关柜中,当检测到本侧电源有失压、无流判断,备自投保护启动跳本侧开关,确认本侧开关跳开后,同时检测两侧电源进线侧电压及电流,有一侧电压大于70V(相当于7kV),则合另一侧进线开关。



9、通电检查

通电后检查进线柜的带电显示装置是否亮,进线与出线单元的带电显示装置均指示下端连接电缆的带电情况。



10、维护

每年至少操作环网柜一次,检查各环节动作是否灵活;可将前面板拆下,在操作机构的各个传动环节加少量的低温润滑油;

     检查环网柜的接地系统、电缆附件的接地线、电缆插头是否连接良好,如连接松动,请及时修复。

     检查SF6气体压力是否正常。气压表连接杆、充气接口端盖是否有松动。



11、备品备件及其他

每台环网柜在开箱后,应仔细检查产品附带的各种备品备件及各种文件,一般应有以下备品备件及文件:

11.1技术文件

11.1.1《户外环网柜安装使用说明书》

11.1.2《成品出厂检验单》

11.1.3《产品合格证》

11.1.4《户外环网柜装箱清单》

11.2工具

根据型号不同,每台环网柜箱均带有相应的操作工具。

11.3其他备品备件

用户若订有其它部件,则应对照装箱清单进行核对,如绝缘封帽、绝缘操作杆等应单独订货。



12、运输与贮存

12.1运输

    环网柜在运输过程中应避免受到激烈的震动,在吊装、落位时,最好采用起重机,建议使用横梁吊装。

12.2贮存

环网柜在未安装前应作好贮存并妥善保管

       环网柜应贮存在干燥、无激烈震动的场所

       严禁与易燃、易爆危险品、化学腐蚀性物品共同贮存
